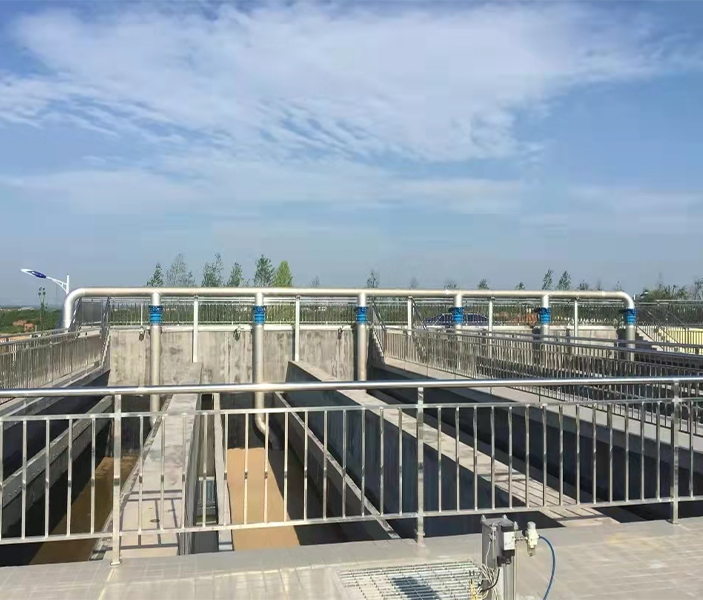

一、深床反硝化濾池：

概述：深床反硝化濾池是一種結合物理過濾和生物反硝化作用的水處理構築物，集生物脫氮及過濾功能合二為一的處理單元，是獨特的脫氮及過濾並舉的先進處理工藝。通常采用石英砂等作為濾料，濾床深度較大，為反硝化細菌提供了良好的生長環境。

用途：主要用於去除水中的硝酸鹽氮，常用於汙水處理廠的深度處理階段，以滿足更嚴格的氮排放標準；也可用於微汙染水源水的預處理，降低水中硝酸鹽含量。

特點：具有較高的脫氮效率，濾床深度一般在 3 - 6 米，能承受較大的水力負荷；反硝化過程中不需要額外的碳源時，可利用水中的有機物作為碳源，節省運行成本；同時兼具過濾功能，可去除水中的懸浮物等雜質。

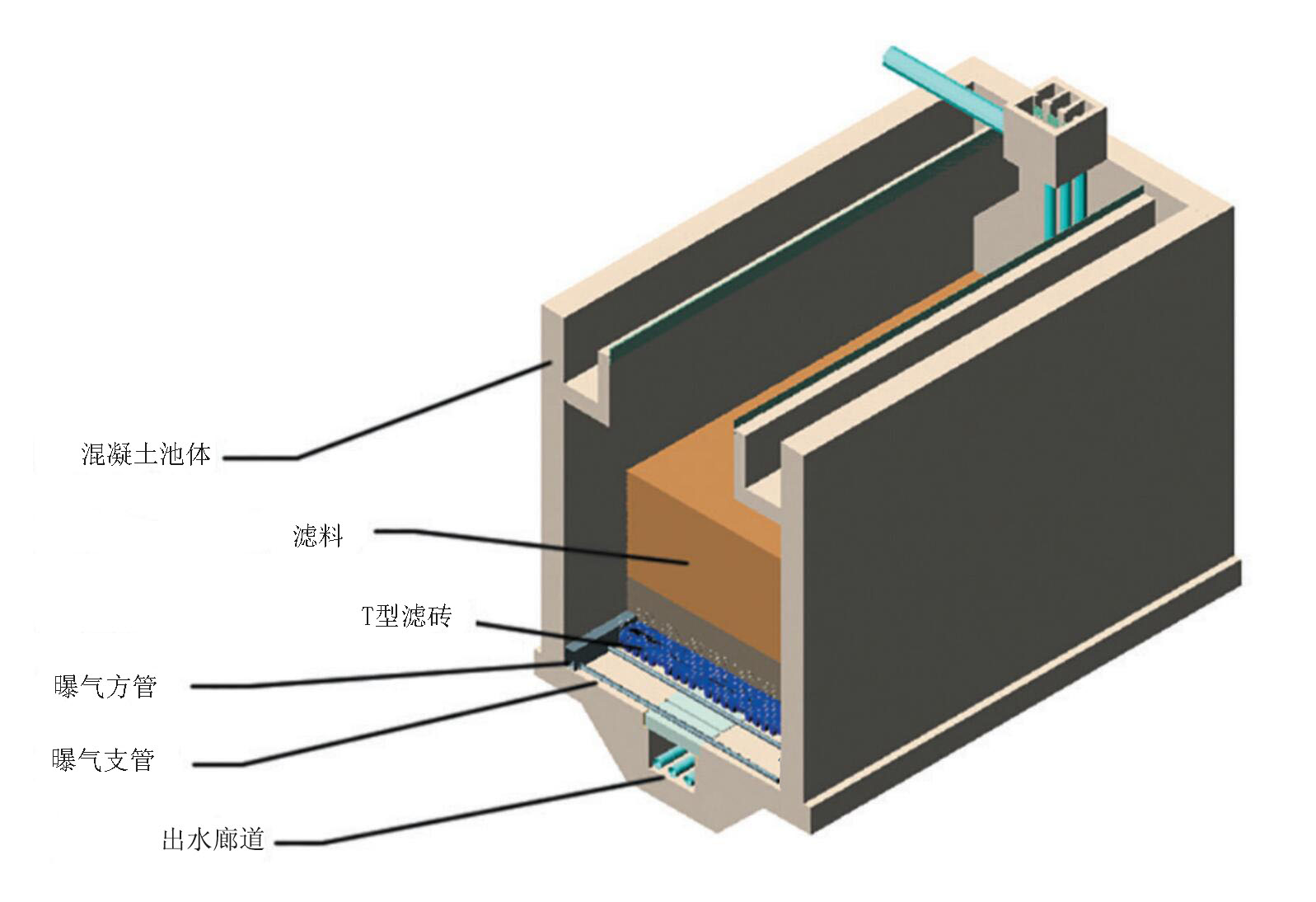

結構組成：

◆反硝化深床濾池布氣係統：采用不鏽鋼曝氣方管和支管，以及防堵塞的高強度HDPE濾磚（氣水分布塊）組成；

◆反硝化深床濾池濾料和承托層：濾料為均質石英砂，承托層由不同規格的礫石分級組成；

◆反硝化深床濾池反衝洗：采用氣水聯合衝洗的方式；

◆反硝化深床濾池碳源投加：包括碳源儲罐和全自動加藥係統組成，旁路鏈接，可靈活使用；

◆反硝化深床濾池自控：PLC可編程控製器，人機界麵顯示屏，可與全廠中央控製係統對接；

◆反硝化深床濾池儀表：濾池進水流量計、硝酸鹽在線分析儀、液位開關等；

◆反硝化深床濾池驅氮：專有的驅氮技術，有效解決“氣阻”現象。

運行過程：

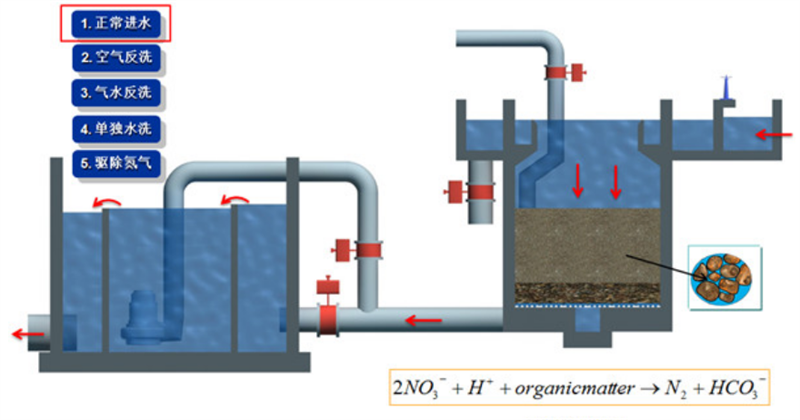

1.正常進水

反衝洗準備階段，停止濾池的進水和硝化液回流，關閉濾池的出水閥，將濾池內的水位調整至合適高度（一般略高於濾料層表麵），同時啟動反衝洗風機和反衝洗水泵，做好動力準備。

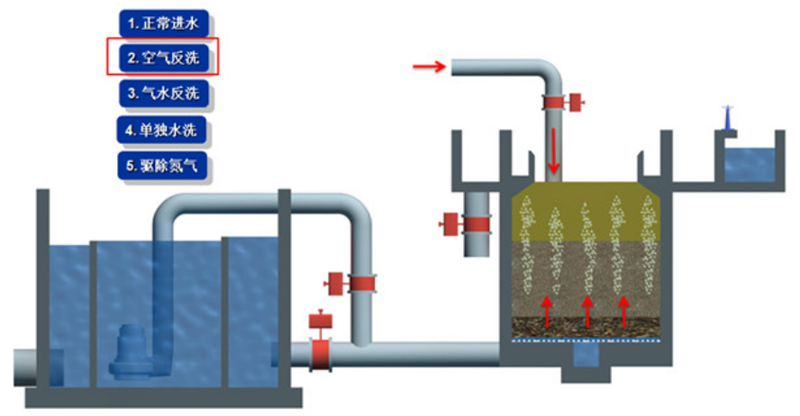

2.空氣反洗

開啟反衝洗空氣閥，通過底部布氣係統向濾料層通入空氣，利用空氣的攪拌作用，使濾料顆粒相互摩擦、碰撞，鬆動濾料層，將附著在濾料表麵的汙泥、老化生物膜初步剝離，此階段一般持續 3-5 分鍾。

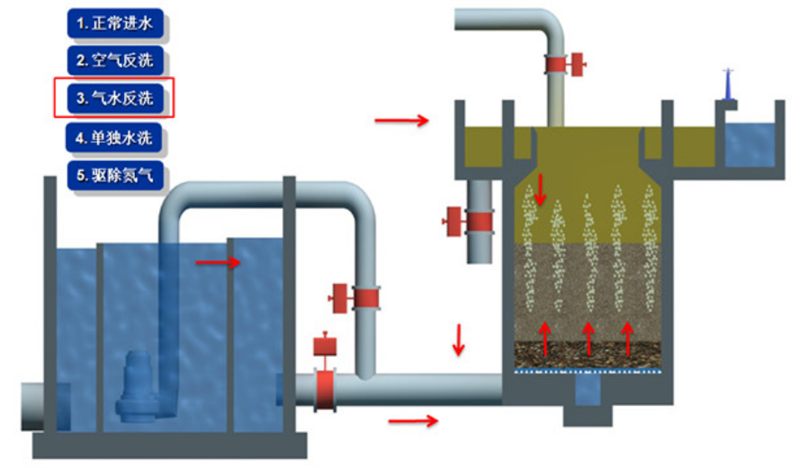

3.氣水聯合洗

在持續氣衝的同時，開啟反衝洗水閥，通過底部布水係統通入反衝洗水。氣、水共同作用下，進一步強化濾料的擾動和摩擦效果，將剝離的汙染物衝刷懸浮於水中，此階段通常持續 4-6 分鍾。

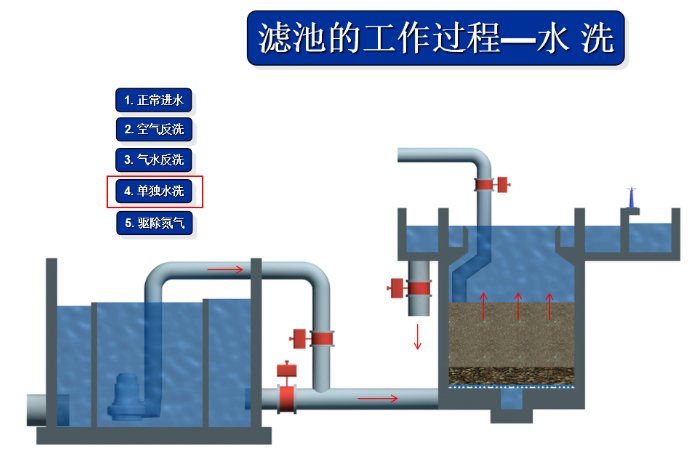

4.單獨水洗

關閉空氣閥停止氣衝，保持反衝洗水的通入，利用水流的衝刷和攜帶作用，將濾池內懸浮的汙染物通過反衝洗排水閥排出池外，同時使濾料層重新平整，恢複過濾結構，此階段約 3-5 分鍾。

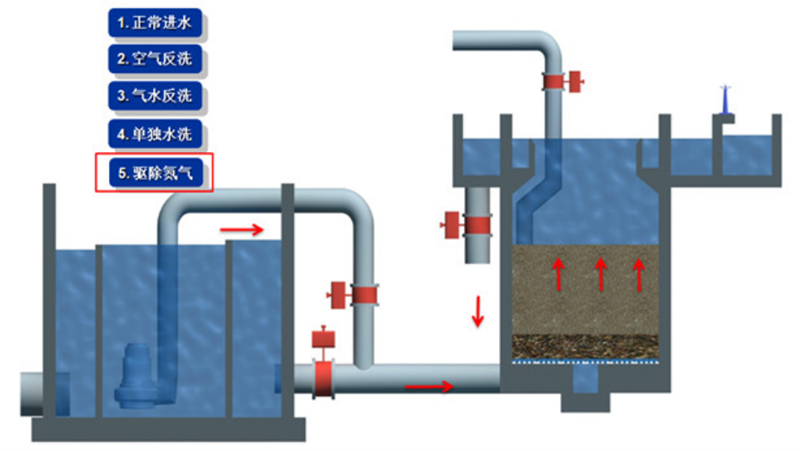

5.驅除氮氣

關閉反衝洗水泵和排水閥，讓濾料自然沉降（靜置 2-3 分鍾），恢複至原濾床高度（3-6m），觀察濾床表麵是否平整。打開濾池上部排氣閥，排出濾料間隙中殘留的空氣，重新開啟進水和硝化液回流，濾池恢複正常的過濾和反硝化運行。

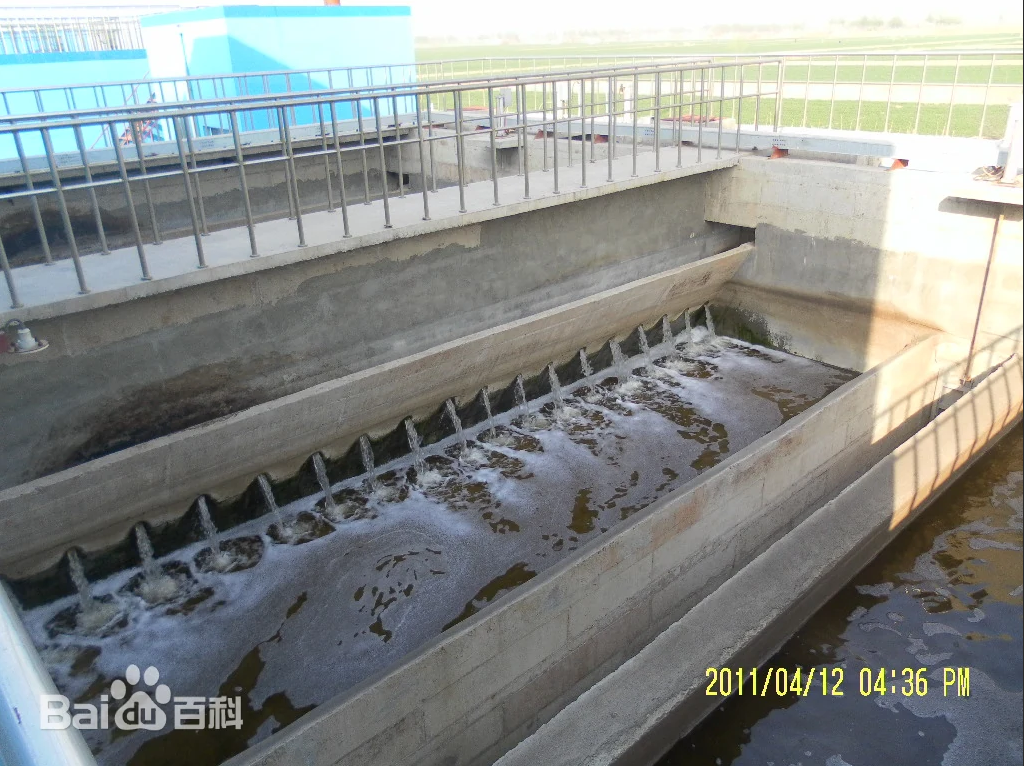

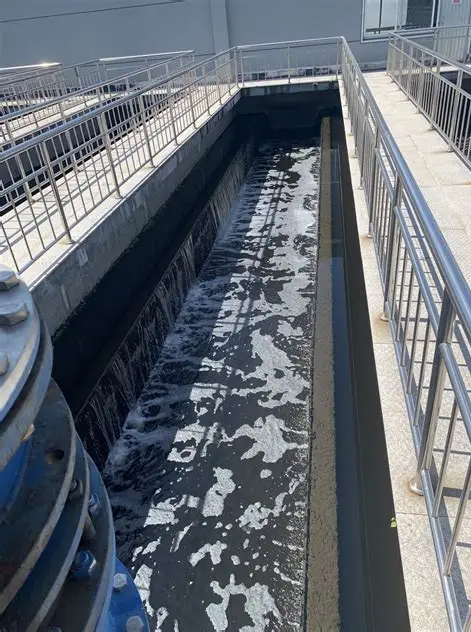

二、V型濾池：

概述：V 型濾池是一種快濾池的形式，因兩側進水槽呈 V 字形而得名，采用氣水聯合反衝洗方式，其設計旨在提高過濾效率，避免水力分層現象，顯著提升截汙能力。

用途：廣泛應用於自來水廠的過濾工藝，去除水中的懸浮物、膠體顆粒、藻類等雜質，提高水質的清澈度；也可用於工業廢水處理後的深度過濾，進一步淨化水質。

特點：V 型槽進水均勻，布水效果好，濾層含汙能力強；氣水聯合反衝洗能有效清洗濾料，節省反衝洗水量和能耗；濾料一般采用均質石英砂，粒徑較為均勻，過濾精度高。

工作原理

1. 過濾過程：待濾水通過進水閥和方孔進入V型槽，經過均勻分布的配水孔進入濾池，濾後水通過長柄濾頭流入底部空間，最終匯入清水池。

2. 反衝洗過程：在反衝洗時，關閉進水閥，部分進水通過常開的方孔流入濾池，形成表麵掃洗。反衝洗分為氣衝、氣水聯衝和水衝三個階段，確保濾料表麵的雜質被有效清除。

設計參數

1.濾料選擇：

材質：優選高耐磨石英砂或海砂。

參數：粒徑0.95-1.35mm，不均勻係數K80≤1.3，濾層厚度1.2-1.5m

2.運行參數：

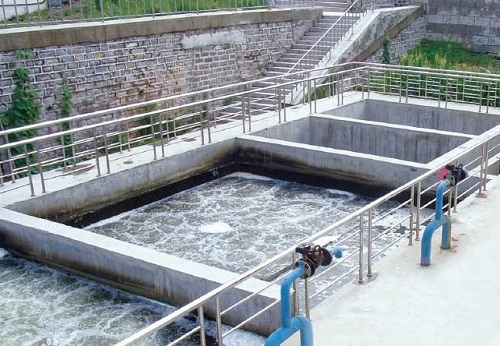

三、曝氣生物濾池：

概述：曝氣生物濾池是一種將生物氧化和截留懸浮固體結合於一體的生物膜法汙水處理工藝，濾池中填充有高比表麵積的濾料，微生物在濾料表麵形成生物膜，通過曝氣提供氧氣，對汙水進行淨化。

用途：可用於城市汙水處理和工業廢水處理，能有效去除水中的有機物、氨氮、懸浮物等汙染物；根據不同的工藝要求，可作為預處理、二級處理或深度處理單元。

特點：占地麵積小，處理效率高，生物膜活性高，抗衝擊負荷能力強；集生物氧化和過濾於一體，簡化了處理流程；濾料可截留汙水中的懸浮物，減少後續處理單元的負荷；但需要定期反衝洗，以去除濾層內的生物膜和截留的雜質。

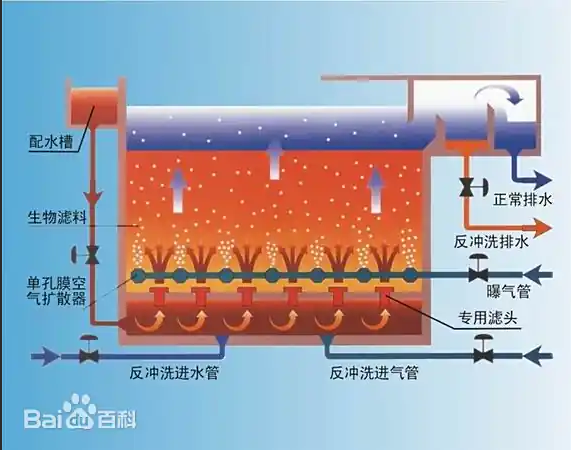

工作原理

曝氣生物濾池通常由粒狀的填料床組成，曝氣裝置安裝在填料床承托層或靠近它的地方，流過反應器的汙水既可以是上流式也可以是下流式，汙水中的底物和充足的氧氣使濾料表麵附著生物膜。

BAF工藝類型和操作方式有多種，各具特點，但其基 原理是一致的。曝氣生物濾池處理汙水的原理是反應器內填料上所附生物膜中微生物氧化分解作用，填料及生物膜的吸附阻留作用和沿水流方向形成的食物鏈分級捕食作用，以及 生物膜內部微環境和厭氧段的反硝化作用。

汙水通過濾料層，水體含有的汙染物被濾料層截留，並被濾料上附著的生物降解轉化，同時，溶解狀態的有機物和特定物質也被去除，所產生的汙泥保留在過濾層中，而隻讓淨化的水通過，這樣可在一個密閉反應器中達到完全的生物處理而不需在下遊設置二沉池進行汙泥沉降。

濾池底部設有進水和排泥管，中上部是填料層，厚度一般為2.5～3.5m，為防止濾料流失，濾床上方設置裝有濾頭的混凝土擋板，濾頭可從板麵拆下，不用排空濾床，方便維修。擋板上部空間用作反衝洗水的儲水區，其高度根據反衝洗水頭而定。

該區內設有回流泵用於將濾池出水泵至配水廊道，繼而回流到濾池底部實現反硝化，在不需要反硝化的工藝中沒有該回流係統。填料層底部與濾池底部的空間留作反衝洗再生時填料膨脹之用。

濾池供氣係統分兩套管路，置於填料層內的工藝空氣管用於工藝曝氣(主要由曝氣風機提供增氧曝氣)，並將填料層分為上下兩個區：上部為好氧區，下部為缺氧區。根據不同的原水水質、處理目的和要求，填料層的高度不同，好氧區、厭氧區所占比例也相應變化；濾池底部的空氣管路是反衝洗空氣管。

運行要求

1. 預處理

為了使曝氣生物濾池能有較長的運行周期,減少反衝次數降低能耗,運用BAF的工藝都需對進水進行預處理,否則原水中的大量雜質和SS 將進入曝氣濾池,將會堵塞曝氣、布水係統,給係統的運行帶來嚴重的後果。尤其是濾池用於二級處理時,往往需投加藥劑才能達到這一要求,藥劑的使用不僅增加了運行費用,部分藥劑還將降低堿度,進而影響硝化,這是運用BAF工藝時需要考慮的問題。

2. 除P脫N

在生物除P技術中,將脫N和除P相結合的係統對除P不利,因為除P 脫N本身是一對不可調和的矛盾,如DO太低除P率會下降,硝化反應受到限製,汙泥沉降性能差,如DO太高,則由於回流厭氧區DO增加,反硝化受到限製,同時NO3- N 的濃度高可影響厭氧區P的釋放。因為,P 的釋放最好為厭氧環境,如果有NO3- N 存在就表明隻能為兼氧環境。

從BAF運行工藝看，完全用生物除P是很難達到排放標準的。用生物除P就失去了生物濾池高負荷的特點,造成投資過大,因此最好用加FeCl3 藥劑的方法除P ,而生物濾池由於耐水力衝擊負荷,可使處理後的水超量回流,並在運行中加化學藥劑,將化學處理和生物處理同時應用於係統中,達到除P脫N目的,使化學藥劑用量相對減少,從而降低運行費用。
