無錫www.17c.com.嗯嗯噜環境蘭美拉斜板沉澱池介紹選型簡介說明

    蘭美拉沉澱池、高效斜板沉澱池按照池內水流方向可以分為平流失、豎流式、輻流式和斜流式等沉澱方式。斜板沉澱池屬於斜流式沉澱的一種。它的沉澱方式的產生來源於哈真（Hazen）在二十世紀初提出過得淺池理論。現在已經被廣泛用於各中小型汙水處理廠。

一、設備簡介

1、 淺池理論

        高效斜板沉澱池應用哈真淺池理論如圖所示，在池長為L，池深為H，池中水平流速為v，顆粒沉速為u0的沉澱池中，在理想狀態下，L/H=v/ u0。

        如果處理得水流量為V，沉澱池底麵積為A，沉澱時間為t，則V＝H·A/t，t=L/v=H/ u0，即得V=A u0。

        可見，沉澱池的處理能力，隻與沉澱池的底麵積A和沉降速度u0有關，而與沉澱池的深度無關。

        如果用水平隔板，將H分為3等層，每層深H/3，在u0與v不變的條件下，則隻需L/3，就可將沉速u0的顆粒去除，也即總容積可減小到1/3。如果池長L不變，由於池深為H/3，則水平流速可增加到3v，仍能將沉速為u0的顆粒沉澱掉，也即處理能力可提高3倍。

         把沉澱池分成n層就可把處理能力提高n倍。這就是淺池沉澱理論。

2、工作原理

        高效斜板沉澱池主要用於廢水預處理和好氧池後端，廢水由進水管進入池體，向下流通過位於池體中間的進水室，由導流板反射，再通過裏麵的進水布水口進入斜板。隨著溶液向上流動，其所含的固體顆粒就沉澱在平行的斜板組件上，然後劃入池底的汙泥鬥中。在汙泥鬥中，通過刮泥機，汙泥濃縮後再從底部汙泥出口排出。而澄清液離開斜板通過頂部的出水通路口集水槽流出。

        然後通過可調出水堰流匯集，由出水口流出。在斜板頂部設計的通路口的目的是使澄清液在通過集水渠時形成一個壓力差，保證斜板間流 態分布均（jun1）勻，從而使整個麵積都被利用。這樣操作的可靠性增大，減少溶液流態影響，還減少了結垢淤泥的可能。（如圖）

3、主要組成

   該斜板沉澱池主要包括：沉澱池體、斜板組件、集水槽、可調出水堰板、集泥刮泥機（備選型）、混凝反應池或反應段（備選）等部件組成。

4、設備特點

² 增大沉澱能力：
沉澱麵積增大。

² 斜板可以對沉澱物起到再凝聚作用，使絮狀物增大，易於沉澱。

² 斜板沉澱創造了層流條件，沉澱效果好。

b) 下沉汙泥濃度增大。

c) 排出的清水量整年保持穩定，而且不存在汙泥覆蓋。

5、設備分類

根據不同水質的設計要求可分為3類：
a. 普通高效斜板沉澱池；

b. 帶刮泥機高效斜板沉澱池；

c. 帶混合反應段和刮泥機高效斜板沉澱池；

a.普通高效斜板沉澱池

        此類普通高效斜板沉澱池不含刮泥機，適用於汙水中汙泥負荷較小，汙泥沉降性能好的水質。汙泥通過下端泥鬥濃縮後排出。
b.帶刮泥機沉澱池

        此類帶集刮泥機的高效斜板沉澱池，適用於汙水中汙泥負荷較大，汙泥沉降性能好的水質，汙泥通過下刮泥機刮至泥鬥後排出。

c.含混合反應段高效斜板沉澱池

        根據客戶需求和工藝設計要求，高效斜板沉澱池前端可加混合反應段，配套相應的攪拌機汙泥通過下刮泥機刮至泥鬥後排出。
6、適用行業

工業廢水處理

ü

♦ 工業生產用水

ü ♦ 工業化學-純化和濃縮

ü ♦ 紙漿&造紙廠

ü ♦ 鋼鐵行業，除磷

ü ♦ 金屬氫氧化物汙水

ü ♦ 密封/真空過濾淨化

ü

♦ 生物清潔過程的純化

ü ♦ 土豆及蔬菜產生的循化水

ü ♦ 發電廠除塵器水處理

市政廢水處理

² 市政汙水

² 預處理

² 反洗水處理

² 一級、二級處理

² 三級處理

² 汙泥濃縮

 二、選型說明

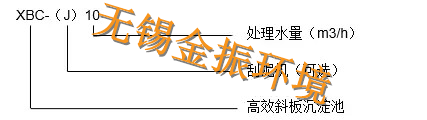

1、選型參數一般情況下高效斜板沉澱池的選型是根據設計水量和處理負荷來選型的。

        選型舉例：根據設計負荷，如果廢水中懸浮物濃度較高，汙泥負荷較大且汙泥沉降性能良好，則選擇帶刮泥機斜板沉澱池，處理水量Q=100m3/h，則所選型號為JXBC-GN100就可以了。

        汙水中汙泥負荷較小，汙泥沉降性能好的水質。汙泥通過下端泥鬥濃縮後排出，即選擇不加刮泥機的斜板沉澱池，處理水量Q=100m3/h，則所選型號為JXBC-100即可。

        混合反應段根據設計要求確定是否要增加，選擇方法和上述相同。

        設計水量和設計負荷均為客戶自己提供，根據提供參數選擇相應設備。設計負荷我們一般不做校核。

        根據客戶設計水量，按照參數表選型：

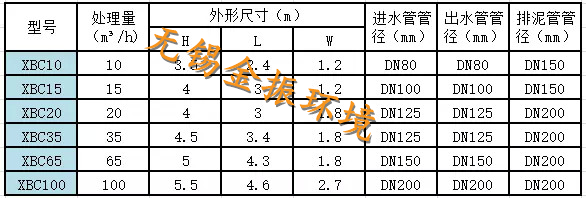

 不含刮泥機設備參數表

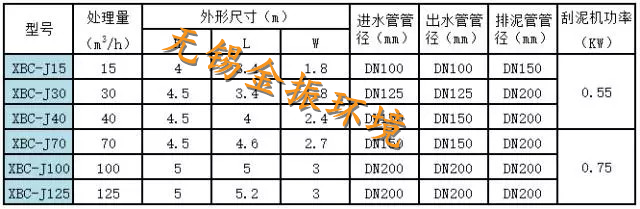

含刮泥機設備參數表

 含混合反應段設備參數根據客戶要求，和無錫www.17c.com.嗯嗯噜廠家聯係。

2、設備配置表

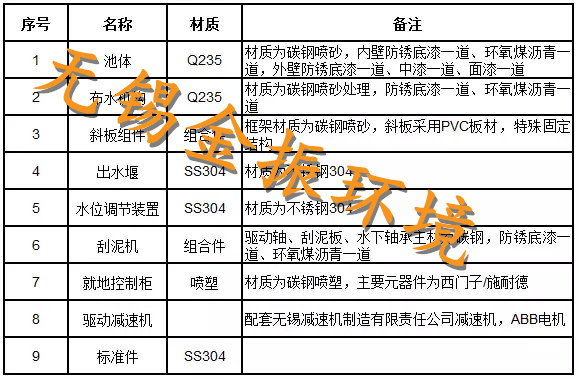

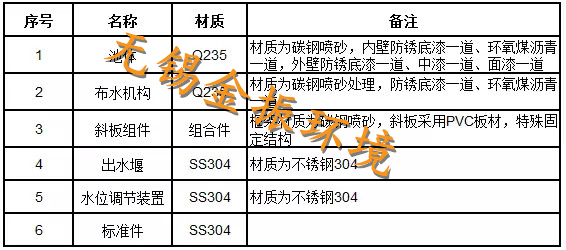

不含刮泥機設備配置表

 含刮泥機設備配置表

3、補充說明

3.1  防腐

根據處理水質要求（主要為PH）做池體內壁防腐：

標準防腐：池體內壁底漆一道，環氧煤瀝青兩道；

底漆一道，環氧煤瀝青三道；

玻璃鋼防腐（兩布三油，或三布四油）；

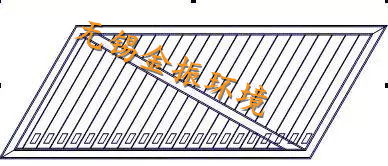

3.2  斜板

斜板材質可選，常規做PVC板（4mm），特殊要求做不鏽鋼板（2-3mm）；

斜板安裝角度60°，斜板間距一般為250px；

斜板通過圓鋼穿杆連接；

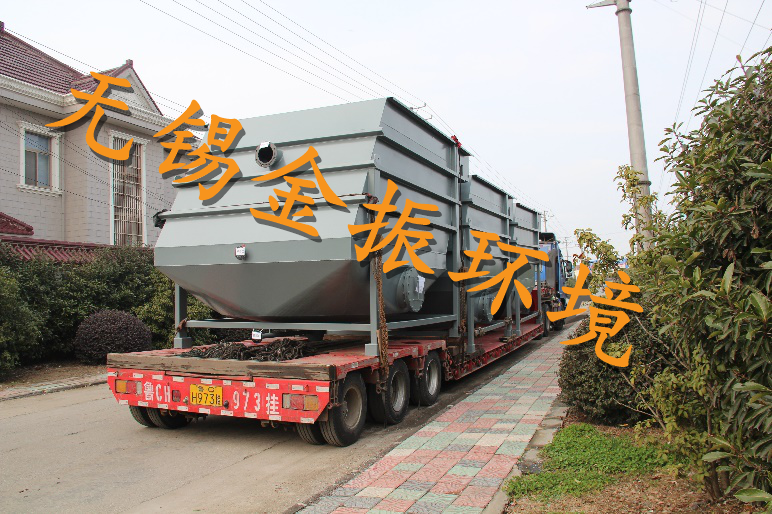

3.3  運輸說明高效斜板沉澱池運輸構件分為：池體，斜板組件和支腿。分開的原因主要是考慮運輸過程中顛簸，斜板易損壞，支腿分開隻要是為了防止超高超寬，貨到現場後斜板組件隻需放入池體，支腿用緊固件連接即可。

3.4  安裝說明進水管、出水管、排泥管均預留法蘭片，與現場管道上法蘭片連接即可。

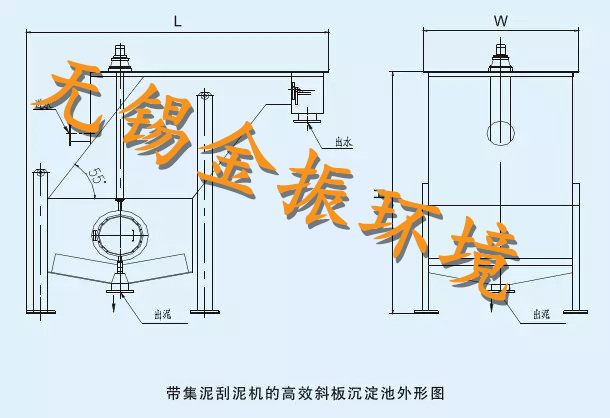

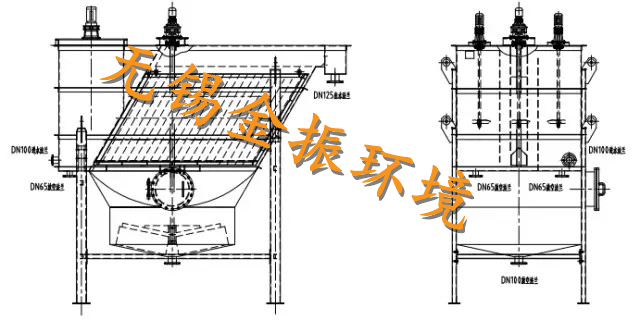

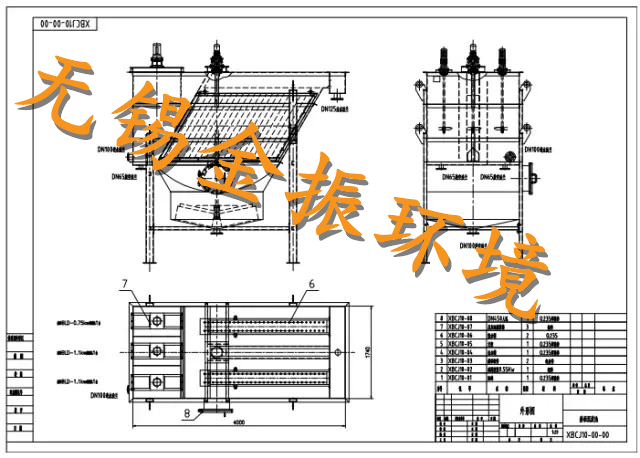

3.5  外形圖紙

三、設備特色

♥ 占地麵積小。

♥ 精心設計斜板支撐結構，防止變形。

♥ 卓越的液體壓力設計和流量控製特點，保正斜板上均勻的流量分布。

♥ 通過使液體從側邊進入板組而不是從底部，不會幹擾已沉降的物質——不間斷沉降
